一、概述:

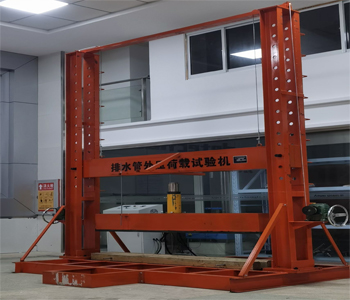

混凝土和钢筋混凝土排水管外压荷载试验机是按国家标准GB/T11836-2009《混凝土和钢筋混凝土排水管》、GB/T16752-2010《混凝土和钢筋混凝土排水管试验方法》的规定研制的,采用三点抗压模式,主要适用于混凝土、钢筋混凝土排水管的外压试验。
二、性能及特点:
1、本机彩用高钢度结构,确保试验过程的安全稳定。
2、外形尺寸(3000×2500×3800mm),试验长度:加载梁横放≤2000mm,加载梁竖放大于2000mm,试验直径(300—2500mm),反力架采用手摇升降方式,便于不同直径的试样试验。
3、本机采用电动电动液压加载方式,配备高精压力传感器、数字仪表显示,力值直接以KN显示,免去力值计算之烦,最小精度为0.1KN,精度≤1%(其仪表具有清零和峰值保持功能)。操作简便,性能稳定、可靠。电源220V±10%,50HZ。
三、使用步骤及操作流程:
1、根据试样直径调节好枕木的间距,并将螺丝固定,用手摇升降方式将反力架到达合适的高度并用定位销插好。
2,插上电源插头并打开电源开关,待仪表数字显示稳定后按F3清零(仪表显示0000.0KN)。
3.每次试验时要按DSP键查看,是否有上次试验的数据存在,如有按F1键清除。
4,按下调速器上的启动按钮油泵开始工作,然后按住加载按钮开始试验,(到临近要求力值时,通过调速开关控制加载速度),直至达到试验所需力值松开加载按钮,按下停止键完成一次加载试验,重复上面的部骤进行下一级加载,需要的试验次数根据试验要求,方法同上,卸载时按住卸载按钮即可,根据试验要求做好试验记录,得出试验结果!(注明:加载结果=仪表显示值+承压梁和千斤顶传感器的总和)。
5.标准和试验要求对试样进行加载并做好荷载测量记录,按仪表上的DSP键查看最大荷载值,从而得出试验结果。
