排水管内水压试验机说明书



一、概述：

该试验装置用于检测混凝土及钢筋混凝土排水管的内水压性能，执行标准GB／T11836-2009《混凝土和钢筋混凝土排水管》、GB／T16752-2006《混凝土和钢筋混凝土排水管试验方法》。



二、性能及特点：

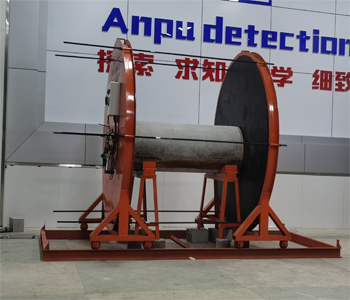

1、该试验装置由固定板、活动板、连接杆、管托、支座、进水系统、排气系统、水压控制系统等组成，尺寸：（立式简易：尺寸：圆形，直径1500mmx高：0-2000mm)，（卧式：尺寸：长3500X宽2000X高2200mm）.

2、试验管内径范围（300～1650mm可根据要求）试验长度（1000mm-2000mm可根据要求）内水压力0—0.1Mpa，最小分辨率0.001Mpa，可设置上下限自动保持恒压（压力设置请参照数字压力表说明书），电源220V±10%，50HZ。



三、使用步骤及操作流程：

1、使试样水管的两端尽量打磨平整均匀的涂摸密封胶或油膏之类的密封材料，以便用后面的操作，防止渗漏。

2、插头通电，打开电源开关，根据试样直径大小调整V型管托的高低，使试样处于合适位置，（合适位置指：两端封堵板上的进水口，排气口必须在试样的管口内），将试样水平放置在管托之上，降排气球放入管内，推动两块封堵板，用螺杆连接两块封堵板，用螺母紧固。（注意：紧锣杆时需要对角的方式逐个拧紧，这样两个封堵板比较平行，不容易漏水）

3、打开进水阀，关闭加压阀，并同时打开排气阀，此过程发现闭封面漏水需停止注水。人为手动增加螺母预紧力或其它闭封方式，直至

封面停止漏水。

4、待排气孔有水溢出，说明水管水已满，关闭排气阀，插上电源，将数显压力表设置成要求所需的压力，关闭进水阀，打开增压阀，进入自动保压时间。

5、保压时间结束，关闭电源，打开放水阀放水，操作活动板使其分离，取走试管，整理试验报告。
