数字式超声波探伤仪JUT900

Email:286379752@qq.com
手机:13548804262 13617887315




一、概述
数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、主要功能
●采用 TFT 工业液晶显示屏(320x240,5.7 英寸),LED 背光灯,省电,寿命长,可靠。
●实时采样频率50MHz,等效采样频率 200MHz,这样既降低了成本,减少了耗电,又能完美显示波形细节。
●本机耗电仅2W左右。采用 4 节 5 号 2500mAh Ni-MH可充电池可连续工作约5 ~ 6.5小时,应急时也可使用普通5号碱性电池。与使用定制锂电池板相比,电池更新费相当低,也省去购买原厂电池的麻烦。
●发射脉冲为负方波,宽度可调,使探头发射效率提高,回波增大,提高了发现小缺陷的能力。
●回波显示区左右分屏显示模式,左屏显示一次底波前的缺陷波,右屏显示高次底波例如 10 次底波高度,使平板探伤时,近处看得清,远处看得见。
●有与众不同的波形扩展功能,扩展程度和进波门宽度无关(市场上绝大多数产品和进波门宽度有关,为改变宽展程度,要反复操作),可以任意连续改变扩展程度,波形扩展后,仍可调延时,这样可细看任一部位,退出扩展时返回到原来的声程、延时。
●设有扩展点指示功能。打开扩展后,在水平轴下方显示一个小三角形,指示该点就是扩展
点,声程改变时,该点上的回波位置不会改变。
●有动态波形描绘功能,能画出动态波形曲线(移动探头同回波高度的关系),便于分析缺陷性质。
●具有界面波锁定功能,可使用液浸法探伤或测厚。界面波被锁定在声程起点(声程零点),这样界面波的抖动被消除掉,缺陷回波或工件底波也就不会抖动了,整个显示区都可以用来显示回波,并可任意改变声程,而不影响对界面波的锁定。又在显示屏右上角开设一个 64x40 点的小窗口,类似电视机的画中画功能,在小窗口内实时显示界面波锁定情况。
●可预设 30 个探伤配置通道,不必再带试块到现场校调。
●可存 127 幅回波及参数,4000 个测厚数据。
●有一个测量闸门(又称进波门),由实线显示,和一个失波报警闸门(又称 B 门),由虚线显示,失波门不用时可关闭。
●实时显示进波门内最高回波的声程、高度、缺陷等效孔径等参数,各种参数每秒刷新约 4 次(刷新太快反而看不清)。
●能测量材料声速、探头延时及 K 值。
●DAC,AVG 曲线自动生成,能随增益、声程、延时(平移)改变而浮动。在制作 DAC 曲线多点采样时,采样次序任意(不要求采样点由近到远,可以跳着采样,这样可减少试块翻动次数),多点采样时,中途也可调增益、声程、延时。制作 AVG 曲线时,也可对底波采样。
●有峰值记忆、回波包络功能。峰值回波或包络线以虚线显示,而实时回波仍以实线显示, 虚实线的颜色可以不同,使操作者能实时观察到二者之间的关系。
●B 扫功能,能显示工件横截面。
●高速自动高度功能。按一次自动高度键,进波门内的回波能在 1 ~ 2S 内调到约 80%高度,按一次键调一次,这样能快速改变增益,从而把回波调到合理高度。
●日历时钟显示并在贮存回波图时,自动记录存图时间。
●距离(时间)一增益提升功能,提高远处回波幅度。
●具有搜索灵敏度增加 ON/OFF 开关,可在搜索/定量间快速切换。搜索灵敏度增加设定范围为 0 ~ 20dB。
●抑制功能不影响线性。
●RS-232 通讯口,向 PC 机传送记录数据后,在 PC 机上输出报告(免费提供编辑软件),并打印。
●相对增益置零键,可直读增益变化量。如习惯以衰减量表示的话,可先把增益调最 大,再按此键后,看相对增益的数值就是衰减量。
●在用斜探头时,声程刻度也可以同时显示二排刻度值,分别代表水平分量和垂直分量,不必再来回切换。知道二个方向的分量值,就能确定缺陷位置。
●声程延时量快速回零功能。按下延时编码旋钮 0.6S,延时量快速回零。
●曲线位置提示功能,如已制作的 DAC 或 AVG 曲线不在显示屏显示区内,在改变增益、声程、延时后,会提示曲线位置是太高还是太左或太右,帮助判断正确的操作方向(仅 在 7 号菜单设此功能)。
●本机采用大信号检波以改善线性,扩展动态范围。
●二种测厚模式(始波到底波模式或底波到底波模式),满足不同测厚要求。
●快速起动,按电源开关 3S 后即可探伤。关机 1S 后,即可再开机回到原来状态,这样就能在探伤间歇期通过关机来延长电池使用时间。

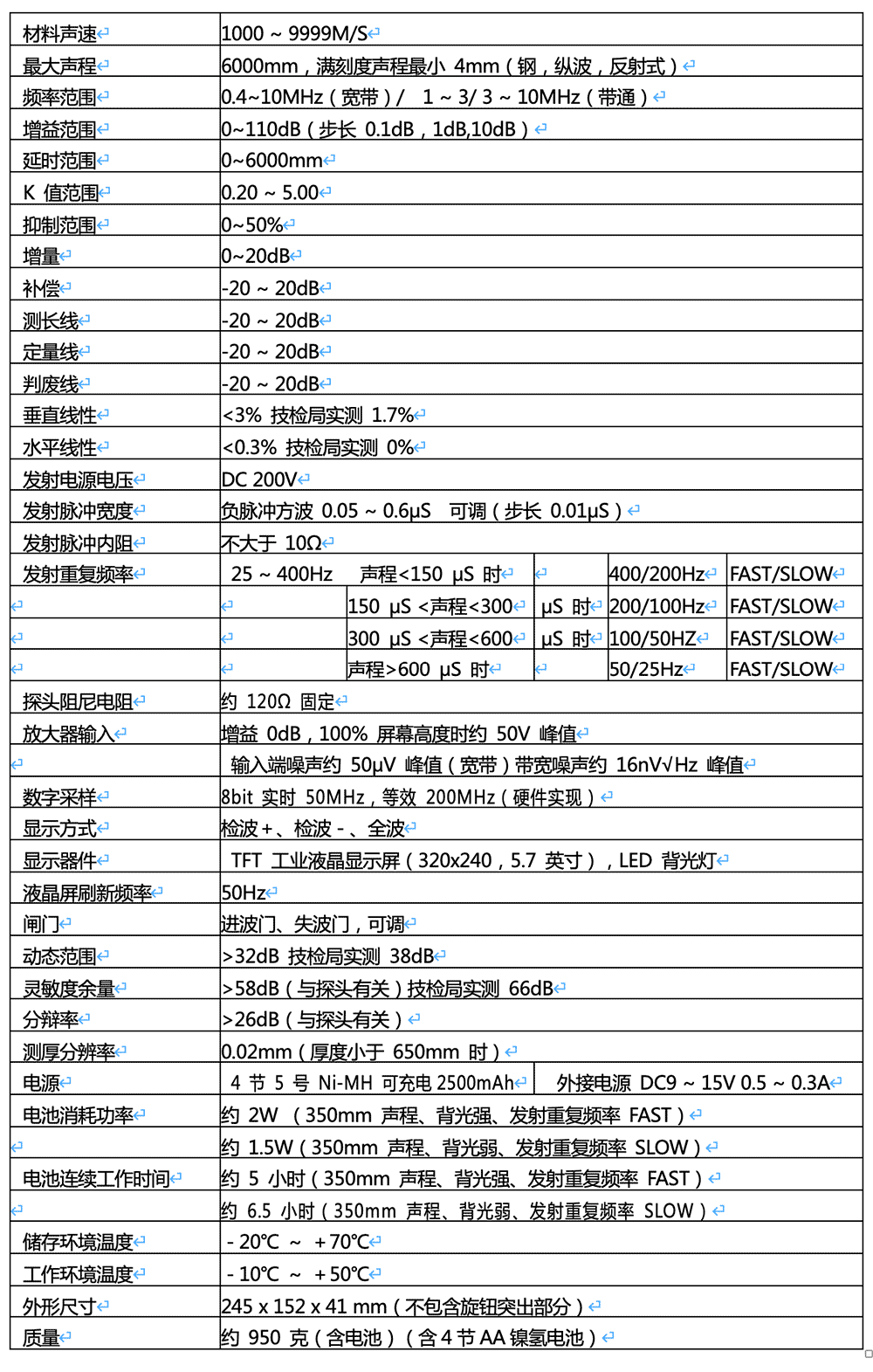

三、技术参数
