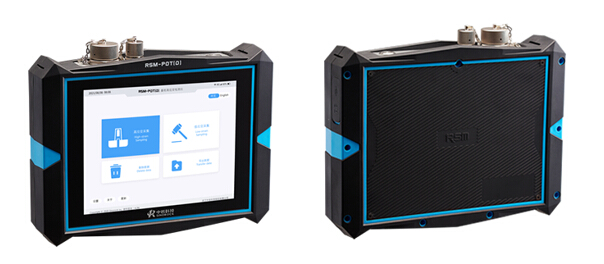

产品简介:
RSM-PDT(D)基桩高应变检测仪是一款主要用于基桩高应变承载力检测,同时兼容连续打桩监控和低应变完整性检测的设备产品。该设备兼容两种检测方法,经济实用,功能多元,界面友好,操作简单,对检测环境的适应性强,设备稳定性高,数据真实可靠。
产品用途:
Ø 基桩高应变承载力检测
Ø 基桩低应变反射波法完整性检测
符合规范:
《建筑基桩检测技术规范》(JGJ 106-2014)
《公路工程基桩动测技术规程》(JTG/TF81-01-2004)
《公路工程基桩检测技术规程》(JTG/T 3512-2020)
《铁路工程基桩无损检测规程》(TB 10218-2019)
《广东省建筑地基基础检测规范》(DBJ/T 15-60-2019)
《Standard Test Method for High Strain Dynamic Testing of Deep Foundations 》(ASTM D4945-12)
技术特点:
1、独创瞬时浮点放大技术,动态范围大,信噪比高,兼顾强、弱信号采集不失真;
2、应变电桥全自动调平衡,降低应变环初始变形对信号采集的影响,消除信号零漂;
3、信号采集节奏快,可完成60锤/分钟信号采集工作,实时打桩监控测试;
4、实时进行现场传感器安装状态自检;
5、现场即现Case法分析结果,F-ZV曲线,上下行波曲线;
6、具有浅部缺陷三维修正功能,缺陷定位准确;
7、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境;
8、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高;
9、IP65级防尘防水设计,无惧恶劣环境;
10、实时监控无线上传,支持4G、WiFi、蓝牙方式,实现智能云检测;
11、内置4G模块,可实现软件在线一键升级;
12、9mm超薄大容量电池,电池可拆卸,保证野外工作不间断;
13、软件全新升级,操控界面更友好、便捷;
14、支持中英文双语一键切换。
性能指标:
RSM-PDT(D) |
|||
显示方式 |
8.4真彩液晶显示屏 分辨率:800×600背光可调 |
频带宽度 |
速度通道:2~12000Hz 应变通道:0~12000Hz |
操作方式 |
电容触摸 |
触发电平 |
四档可选 |
存储量 |
16G 电子硬盘 |
通道数 |
高应变:四个通道 低应变:一个通道 |
信号采集方式 |
有线 |
采集模式 |
两道加速度+两道应变 |
数据导出方式 |
USB |
传感器 |
压电式加速度计、应变环 |
主控系统 |
低功耗嵌入式系统 主频≥1GHz 内存:512M |
上传方式 |
4G/WiFi/蓝牙 |
采样间隔 |
高应变: 50~500μs 分档可调 低应变: 5~1000μs连续可调 |
供电模式 |
可拆卸锂电池 电池容量:12000mAh 电池厚度:9mm 续航时间:≥10h |
防护等级 |
IP65 |
浮点放大倍数 |
1~256 |
记录长度 |
1k |
机壳 |
工程塑胶ABS+PC |
A/D转换精度 |
24位瞬时浮点 |
工作温度 |
-20~+55℃ |
系统噪声电压 |
<20μV |
外形尺寸 |
265×200×56 mm |
动态范围 |
≥100dB |
重量 |
2.0 kg(含锂电池) |

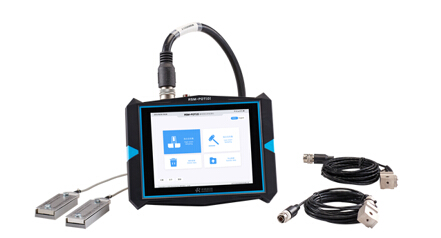

高应变配置:
序号 |
名 称 |
数 量 |
规格型号 |
1 |
基桩高应变检测仪 |
1 |
RSM-PDT(D) |
2 |
高应变测试电缆 |
1 |
pdi-20m |
3 |
高应变应变环 |
2 |
CYB-YB-F1Kpdi-3m |
4 |
高应变压电式加速度计(4芯) |
2 |
pdi-5m |
5 |
电源充电器 |
1 |
8.4V 5A |
6 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手、SIM卡托套装 |
7 |
膨胀螺栓 |
1 |
|
8 |
仪器箱 |
1 |
|
9 |
高应变电缆便携背包 |
1 |
|
10 |
拟合分析软件驱动 |
1 |
Cap-wap |

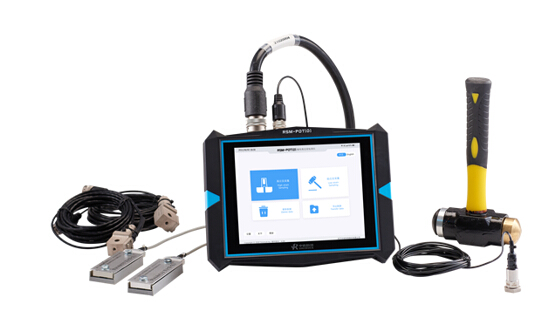

高低应变一体配置:
序号 |
名 称 |
数 量 |
规格型号 |
1 |
基桩高应变检测仪 |
1 |
RSM-PDT(D) |
2 |
高应变测试电缆 |
1 |
pdi-20m |
3 |
高应变应变环 |
2 |
CYB-YB-F1Kpdi-3m |
4 |
高应变压电式加速度计(4芯) |
2 |
pdi-5m |
5 |
低应变压电式加速度计及连接电缆 |
1 |
LC0104Cpdi 4芯 5m |
6 |
低应变手锤 |
1 |
1.5kg(含1铜头,2个尼龙头) |
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手、SIM卡托套装 |
9 |
膨胀螺栓 |
1 |
|
10 |
仪器箱 |
1 |
|
11 |
高应变电缆便携背包 |
1 |
|
12 |
拟合分析软件驱动 |
1 |
Cap-wap |
可选配件:
序号 |
项 目 |
规 格 |
价 格 |
用 途 |
1 |
高灵敏度加速度计及连接电缆 |
20米/5米可选 |
2000元/套 |
低应变测试用 |
2 |
低应变手锤 |
含锤头 |
600元/套 |
低应变测试用 |
3 |
高应变测试电缆 |
20米 |
2000元/根 |
高应变测试用 |
4 |
高应变前放电压型加速度计 |
5米 |
5000元/对 |
含底座、高应变测试用 |
5 |
高应变应变环 |
3米 |
3000元/对 |
高应变测试用 |
