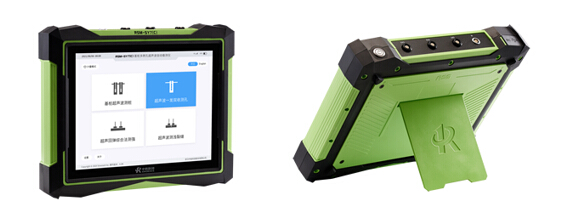

产品简介:
RSM-SY7(C) 基桩多跨孔超声波自动循测仪采用全新的控制技术,自发自收速度更快,检测效率更高,一次可完成3管桩3个剖面检测。标配增强型换能器,匹配改进后的全自动判读算法,信号强判读准,让检测更加轻松高效。

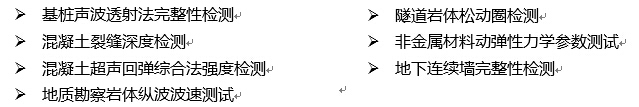

产品用途:
符合规范:
《建筑基桩检测技术规范》(JGJ 106-2014)
《公路工程基桩动测技术规程》(JTG/T F81-01-2004)
《公路工程基桩检测技术规程》(JTG/T 3512-2020)
《铁路工程基桩无损检测规范》(TB 10218-2019)
《超声回弹综合法检测混凝土强度技术规程》(CECS 02:2005)
《超声法检测混凝土缺陷技术规程》(CECS 21:2000)
《铁路工程结构混凝土强度检测规程》(TB 10426-2004)
《广东省建筑地基基础检测规范》(DBJ/T 15-60-2019)
《水运工程混凝土结构实体检测技术规程》(JTS 239-2015)
《水运工程地基基础试验检测技术规程》(JTS 237-2017)
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》(ASTM D6760-16)
技术特点:
1、国内首创多通道自发自收基桩剖面全组合超声波检测,已获多项发明专利授权;
2、自发自收电路设计,无需更换探头对应声测管的位置,一次提升完成三管三剖面全组合测试,大幅提高检测速度,大大减轻现场检测人员工作强度;
3、每个剖面测试波形各自可控调节增益延迟;
4、可自动搜索首波位置、自动调整放大倍数;
5、采用12.1寸超大真彩液晶显示屏,现场可同时清晰的观测测试波形、波列、波速、波幅等信息,测试过程中整桩质量一目了然;
6、测点移距1~50cm可调,无漏点,无需重复测试;
7、自动计数提升装置连接方便、快捷,最大提升速度可达60m/min;
8、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境;
9、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高;
10、IP65级防尘防水设计,无惧恶劣环境;
11、实时监控无线上传,支持4G、WiFi方式,实现智能云检测;
12、内置4G模块,可实现软件在线一键升级;
13、9mm超薄大容量电池,电池可拆卸,保证野外工作不间断;
14、软件全新升级,操控界面更友好、便捷。
性能指标:
RSM-SY7(C) |
||||
显示模式 |
12.1寸高亮度真彩液晶屏 分辨率:1280×768 (背光可调) |
通道数 |
三个独立可控自发自收通道 |
|
操作方式 |
电容触摸 |
一次提升测试剖面 |
三个剖面 |
|
储存模式 |
16G电子硬盘 |
频带宽度 |
1~500kHz |
|
通讯方式 |
有线通讯 |
声幅准确度 |
≤3% |
|
数据导出 |
USB |
声时准确度 |
≤0.5% |
|
深度计数方式 |
自动计数 |
接收灵敏度 |
≤10μV |
|
主控形式 |
低功耗嵌入式系统 主频:1GHz 内存:512M |
道间串扰 |
≤1/400 |
|
通道数 |
三个独立可控自发自收通道 |
数据导出 |
USB |
|
一次提升测试剖面 |
三个剖面 |
数据上传模式 |
内置蓝牙/Wifi |
|
扫描速度 |
≥20次循环/秒 |
工作温度 |
-20~+55℃ |
|
采样方式 |
同步自发自收 |
供电模式 |
可拆卸锂电池≥7h |
|
采样间隔 |
0.1~200μS |
外形尺寸 |
340×270×73mm |
|
记录长度 |
0.5~4k |
重量 |
2.0kg(含锂电池) |
|
发射电压 |
500V/1000V可调 |
|
|
|
动态范围 |
≥100dB |
|
|
|
提升装置 |
||||
提升装置连接方式 |
有线/无线 |
最小测点间距 |
1cm |
|
无线传输距离 |
30m |
最大提升速度 |
1.0m/s |
|
无线工作时间 |
≥20h |
记数方式 |
双向计数 |
|

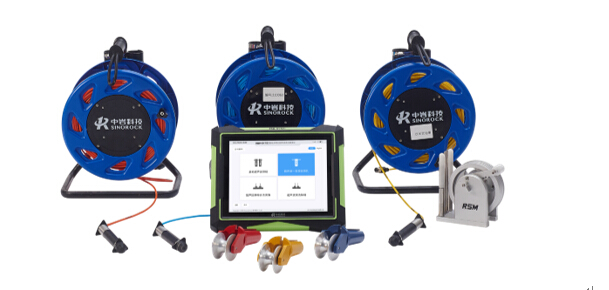

标准配置:
序号 |
名 称 |
数 量 |
规格型号 |
1 |
基桩多跨孔超声波自动循测仪 |
1 |
RSM-SY7(C) |
2 |
一发一收跨孔换能器 |
3 |
100m(含三个单管绕线盘) |
3 |
提升计数器 |
1 |
V5.0 |
4 |
深度计数器连接电缆 |
1 |
10米 |
5 |
管口滑轮 |
3 |
红、黄、黑 |
6 |
三角架 |
1 |
|
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手、十字起、SIM卡托套装、取卡镊子 |
9 |
仪器箱 |
1 |
|
10 |
配件箱 |
1 |
|
可选配件:
序号 |
项 目 |
规 格 |
价 格 |
备 注 |
1 |
一发一收跨孔换能器(含放大器) |
50米 |
5000元/2只 |
岩石地质孔间波速测试用 |
2 |
一发双收单孔换能器 |
50米 |
3500元/套 |
岩石地质孔内波速测试用 |
100米 |
4000元/套 |
岩石地质孔内波速测试用 |
||
3 |
一发双收干孔换能器 |
20米 |
4000元/套 |
隧道松动圈测试用 |
4 |
夹心式横波平面声波换能器
|
50KHz |
2000元/对 |
横波测试、室内用 |
5 |
夹心式纵波平面声波换能器 |
50KHz |
1500元/对 |
纵波测试用 |
6 |
一发一收跨孔换能器 |
100m |
3000元/套 |
含绕线盘 |
7 |
提升计数器 |
V5.0 |
3500元/只 |
|
8 |
管口滑轮 |
|
300元/只 |
红、黄、黑、绿四色可选 |
9 |
绕线盘 |
|
200元/个 |
|
