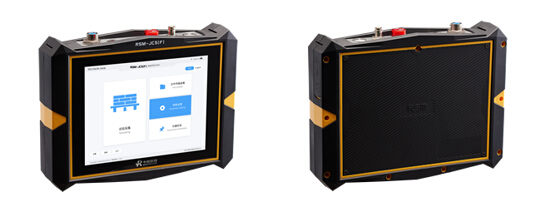

RSM-JC5(F) 静载荷测试仪
RSM-JC5(F) 静载荷测试仪
Email：286379752@qq.com
手机：13548804262 13617887315
手机：13548804262 13617887315
-
产品简介：
RSM-JC5(F)静载荷测试仪是一款智能静载荷测试设备，自动化程度高，对检测环境适应性强、稳定性高。主机可无线遥控数据盒，软件界面友好，采用引导式操作设计，软件嵌入国内外多种试验方法和规范，操作简单，安全可靠。
产品用途：
Ø 基桩（单桩、群桩）、地基、岩基、孔底抗压静载荷试验
Ø 基桩、锚桩、锚杆抗拔静载荷试验
Ø 基桩（单桩、群桩）水平静载试验
Ø 自平衡法静载荷试验
符合规范：
《建筑基桩检测技术规范》（JGJ 106-2014）
《建筑地基基础工程施工质量验收规范》（GB 50202-2018）
《建筑地基基础设计规范》（GB 50007-2011）
《建筑地基处理技术规范》（JGJ 79-2012）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《建筑地基检测技术规范 》（JGJ 340-2015）
《电力工程地基处理技术规程》（DLT 5024-2020）
《铁路工程基桩检测技术规程》（TB 10218-2019）
《基桩静载试验 自平衡法》（JTT38-2009）
《建筑基桩自平衡静载试验技术规程》（JGJ/T 403-2017）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
……
符合国际、国内多种行业及地方标准规范、规程
技术特点：
1、自动化程度高，全自动加载、卸载、判稳、读数，可实现全程无人值守；
2、具备自动报警功能，可实现对沉降量超值或不均、上拔量过大、位移表超量程、位移传感器故障、油压系统故障、压力不足等多项异常状况的即时报警功能，并可根据不同工地条件自行设定报警警戒值；
3、主机可无线遥数控盒，有效距离大于300m；
4、主机配备可拆卸锂电池，可外接电源供电，保证试验过程中不断电；数据盒内置高性能锂电池，可直接由现场220V/380V电源供电，无需充电；
5、可通过手机实现现场检测的无线监控；
6、数据自动双备份，确保数据不丢失；
7、独特的日志监督功能，保证数据的真实性和准确性；
8、仪器图表按规范格式显示，现场可同时显示Q-s、s-lgt、s-lgQ等各种数据曲线；
9、兼容调频防水式位移传感器、磁栅防水位移传感器；
10、荷载测试可选择压力传感器以及荷重传感器；
11、多部国家标准、行业标准、地方标准及个性自创加卸载方式均适用；
12、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
13、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
14、IP65级防尘防水设计，无惧恶劣环境；
15、实时监控无线上传，支持WiFi、蓝牙方式，实现智能云检测；
16、支持中英文双语一键切换。
性能指标：
RSM-JC5(F)
显示模式
8.4寸高亮度真彩液晶屏
分辨率：800X600
（背光可调）
输入/输出接口
USB/串口
操作方式
电容触摸（屏幕可锁）
供电模式
交流电、可拆卸锂电池
数据备份
自动备份
功率
≤20W
存储量
16G电子硬盘
工作温度
-20～+55℃
通讯方式
无线/有线
环境湿度
≤85%
无线通讯距离
≥300m
外形尺寸
265×200×56 mm
无线测控测点数量
1个
重量
2.0kg(含锂电池)
RSM-JC数据盒
位移测试通道
4道
位移量程
单次量程50mm，可多次累加测量
位移测试精度
0.1%FS
位移分辨率
0.02%FS
位移供电
由控载盒直接供电，无需更换电池
荷载测试通道
压力/荷重
压力/荷重量程
0～70MPa/0-100000kN
压力/荷重测试精度
0.25%FS/0.5%FS
RSM-JC控载盒
油泵控制方式
智能开关控制器
输入电源
220V/380V

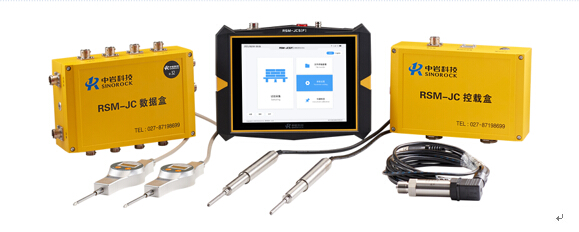

标准配置：
序号
名 称
数 量
规格型号
1
静载荷测试仪
1
RSM-JC5(F)
2
JC数据盒
1
RSM-JC数据盒4通道 黄色
3
JC控载盒
1
RSM-JC控载盒 黄色
4
静载通讯连接电缆
1
20m
5
控载通讯电缆
1
5m
6
位移传感器
4
调频防水位移传感器（行程50mm）
7
磁性表座
4
专用型
8
压力传感器
1
ST3000 0.5级
9
压力传感器连接电缆
1
5m
10
数控盒电源输入线（4芯3米母头）
1
11
数控盒电源输出线（4芯3米公头）
1
12
吸盘天线（Q9）
2
433MHz
13
吸盘天线（SMA）
2
433MHz
14
三通四件套
1
15
快速接头
1
16
电源适配器
1
12V 5A
17
工具包
1
内含U盘、卷尺、电池安装扳手
18
拉杆箱
2
主机箱、配件箱各一个
选购配件：
序号
项 目
规 格
价 格
用途
1
超高压泵站
70Mpa
BZ70-0.4-卸-10L
7000元/台
BZ70-1-卸4-20L
11000元/台
BZ70-1-卸4-50L
14000元/台
63Mpa
BZ63-2.5-卸4-50L
16000元/台
2
双作用手动泵
63Mpa
SYB-4-7
3000元/台
3
分离式千斤顶
50t
QF50--20
2900元/台
100t
QF100--20
4300元/台
200t
QF200--20
6000元/台
320t
QF320--20
10000元/台
500t
QF500--20
20000元/台
630t
QF630--20
26000元/台
4
一泵四顶卸载阀
2500元/套
5
高压油管
（含接头）
3米
300元/根
6米
360元/根
9米
450元/根
12米
500元/根
15米
600元/根
6
变频流量控制器
2.2kw
2000元/台
7
JC数据盒
4通道
5000元/台
8
JC控载盒
2000元/台
9
磁栅式位移传感器
行程50mm
1500元/只
10
调频式位移传感器
行程50mm
1500元/只
11
磁性表座
专用型
150元/只
