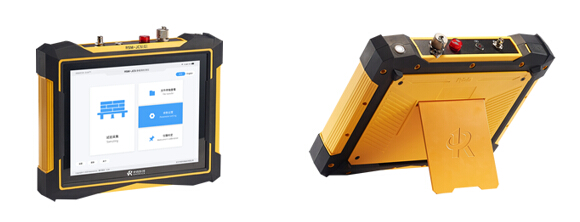

产品简介:
RSM-JC5(G)静载荷测试仪是一款智能静载荷测试设备,自动化程度高,对检测环境适应性强、稳定性高。主机可无线遥控数据盒,并可实现同时控制三根桩现场进行试验。软件界面友好,采用引导式操作设计,软件嵌入国内外多种试验方法和规范,操作简单,安全可靠。
产品用途:
Ø 基桩(单桩、群桩)、地基、岩基、孔底抗压静载荷试验
Ø 基桩、锚桩、锚杆抗拔静载荷试验
Ø 基桩(单桩、群桩)水平静载试验
Ø 自平衡法静载荷试验
符合规范:
《建筑基桩检测技术规范》(JGJ 106-2014)
《建筑地基基础工程施工质量验收规范》(GB 50202-2018)
《建筑地基基础设计规范》(GB 50007-2011)
《建筑地基处理技术规范》(JGJ 79-2012)
《公路工程基桩检测技术规程》(JTG/T 3512-2020)
《建筑地基检测技术规范 》(JGJ 340-2015)
《电力工程地基处理技术规程》(DLT 5024-2020)
《铁路工程基桩检测技术规程》(TB 10218-2019)
《基桩静载试验 自平衡法》(JTT38-2009)
《建筑基桩自平衡静载试验技术规程》(JGJ/T 403-2017)
《广东省建筑地基基础检测规范》(DBJ/T 15-60-2019)
……
符合国际、国内多种行业及地方标准规范、规程
技术特点:
1、可实现一个主机控制三根桩现场进行试验;
2、自动化程度高,全自动加载、卸载、判稳、读数,可实现全程无人值守;
3、具备自动报警功能,可实现对沉降量超值或不均、上拔量过大、位移表超量程、位移传感器故障、油压系统故障、压力不足等多项异常状况的即时报警功能,并可根据不同工地条件自行设定报警警戒值;
4、主机可无线遥控数控盒,有效无线距离大于300m;
5、主机配备可拆卸锂电池,可外接电源供电,保证试验过程中不断电;数据盒内置高性能锂电池,可直接由现场220V/380V电源供电,无需充电;
6、可通过手机实现现场检测的无线监控;
7、数据自动双备份,确保数据不丢失;
8、独特的日志监督功能,保证数据的真实性和准确性;
9、仪器图表按规范格式显示,现场可同时显示Q-s、s-lgt、s-lgQ等各种数据曲线;
10、兼容调频防水式位移传感器、磁栅防水位移传感器;
11、荷载测试可选择压力传感器以及荷重传感器;
12、可配备全自动加载油泵,全过程无需人工干预。
13、多部国家标准、行业标准、地方标准及个性自创加卸载方式均适用。
14、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境。
15、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高。
16、IP65级防尘防水设计,无惧恶劣环境。
17、实时监控无线上传,支持4G、WiFi、蓝牙方式,实现智能云检测。
18、内置4G模块,可实现软件在线一键升级。
19、支持中英文双语一键切换。
性能指标:
RSM-JC5(G) |
|||
显示模式 |
12.1寸高亮度真彩液晶屏 分辨率:1280X768 (背光可调) |
输入/输出接口 |
USB/串口 |
操作方式 |
电容触摸(屏幕可锁) |
供电模式 |
交流电/可拆卸锂电池 |
数据备份 |
自动备份 |
功率 |
≤20W |
存储量 |
16G电子硬盘 |
工作温度 |
-20~+55℃ |
通讯方式 |
无线/有线 |
环境湿度 |
≤85% |
无线通讯距离 |
≥300m |
外形尺寸 |
340*275*62mm |
无线测控测点数量 |
3个 |
重量 |
3.0kg(含锂电池) |
RSM-JC数据盒 |
|||
位移测试通道 |
4/8/12道(可扩展至128道位移) |
||
位移量程 |
单次量程50mm,可多次累加测量 |
||
位移测试精度 |
0.1%FS |
||
位移分辨率 |
0.02%FS |
||
位移供电 |
由控载盒直接供电,无需更换电池 |
||
荷载测试通道 |
压力/荷重 |
||
压力/荷重量程 |
0~70MPa/ 0-100000kN |
||
压力/荷重测试精度 |
0.25%FS/0.5%FS |
||
RSM-JC控载盒 |
|||
油泵控制方式 |
智能开关控制器 |
||
输入电源 |
220V/380V |
||
拓展功能 |
可配备智能油泵控制盒 |

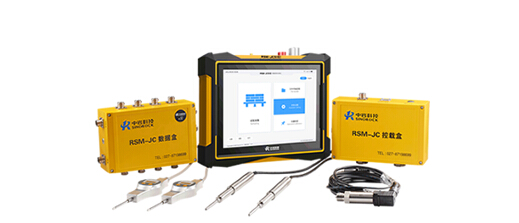

标准配置:
序号 |
名 称 |
数 量 |
规格型号 |
1 |
静载荷测试仪 |
1 |
RSM-JC5(G) |
2 |
JC数据盒 |
1 |
RSM-JC数据盒8通道 黄色 |
3 |
JC控载盒 |
1 |
RSM-JC控载盒 黄色 |
4 |
静载通讯连接电缆 |
1 |
20m |
5 |
控载通讯电缆 |
1 |
5m |
6 |
位移传感器 |
4 |
调频防水位移传感器(行程50mm) |
7 |
磁性表座 |
4 |
专用型 |
8 |
压力传感器 |
1 |
ST3000 0.5级 |
9 |
压力传感器连接电缆 |
1 |
5m |
10 |
数控盒电源输入线(4芯3米母头) |
1 |
|
11 |
数控盒电源输出线(4芯3米公头) |
1 |
|
12 |
吸盘天线(Q9) |
2 |
433MHz |
13 |
吸盘天线(SMA) |
2 |
433MHz |
14 |
三通四件套 |
1 |
|
15 |
快速接头 |
1 |
|
16 |
电源适配器 |
1 |
12V 5A |
17 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手、十字起、SIM卡托套装、取卡镊子 |
18 |
拉杆箱 |
2 |
主机箱、配件箱各一个 |
序号 |
名称 |
数量 |
备注 |
1 |
RSM-JC数据盒(8道) |
1只 |
|
2 |
RSM-JC控载盒 |
1只 |
含控载通讯电缆 |
3 |
压力传感器 |
1只 |
含连接电缆 |
4 |
磁栅/调频式位移传感器(含磁性表座) |
4只 |
含连接电缆 |
5 |
通信电缆 |
1根 |
20米 |
6 |
吸盘天线(SMA) |
2根 |
433MHz |
7 |
三通四件套 |
1套 |
|
8 |
快速接头 |
1个 |
|

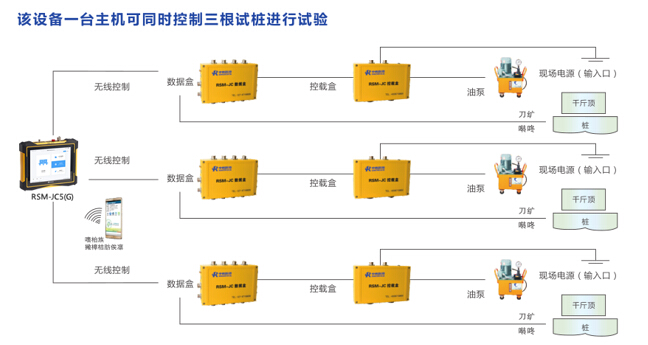

RSM-JC5(G)一拖三示意图:
选购配件:
序号 |
项 目 |
规 格 |
价 格 |
用途 |
|
1 |
超高压泵站 |
70Mpa |
BZ70-0.4-卸-10L |
7000元/台 |
|
BZ70-1-卸4-20L |
11000元/台 |
|
|||
BZ70-1-卸4-50L |
14000元/台 |
|
|||
63Mpa |
BZ63-2.5-卸4-50L |
16000元/台 |
|
||
2 |
双作用手动泵 |
63Mpa |
SYB-4-7 |
3000元/台 |
|
3 |
分离式千斤顶 |
50t |
QF50--20 |
2900元/台 |
|
100t |
QF100--20 |
4300元/台 |
|
||
200t |
QF200--20 |
6000元/台 |
|
||
320t |
QF320--20 |
10000元/台 |
|
||
500t |
QF500--20 |
20000元/台 |
|
||
630t |
QF630--20 |
26000元/台 |
|
||
4 |
一泵四顶卸载阀 |
|
2500元/套 |
|
|
5 |
高压油管 (含接头)
|
3米 |
300元/根 |
|
|
6米 |
360元/根 |
|
|||
9米 |
450元/根 |
|
|||
12米 |
500元/根 |
|
|||
15米 |
600元/根 |
|
|||
6 |
变频流量控制器 |
2.2kw |
2000元/台 |
|
|
7 |
JC数据盒 |
8通道 |
6500元/台 |
|
|
8 |
JC控载盒 |
|
2000元/台 |
|
|
9 |
磁栅式位移传感器 |
行程50mm |
1800元/只 |
|
|
10 |
调频式位移传感器 |
行程50mm |
1500元/只 |
|
|
11 |
磁性表座 |
专用型 |
150元/只 |
|
|
12 |
压力传感器 |
ST3000 0.5级 |
2300元/只 |
|
