产品用途:
Ø 检测混凝土灌注桩中钢筋笼的埋设长度
Ø 检测预应力管桩长度及接缝位置情况
符合规范:
《江苏省工程建设标准-灌注桩钢筋笼长度检测技术规程》(DGJ32/TJ60-2007)
《浙江省工程建筑规范-基桩钢筋笼长度磁测井法探测技术规程》(DB33∕T1094-2013)
《广东省交通运输行业标准-钢筋混凝土灌注桩钢筋笼长度检测技术指南(试行)》(GDJTG/T G01-2014)
《天津市建筑基桩检测技术规程》(DB/T29-38-2015)
《福建省工程建设地方标准-磁测井法测试基桩钢筋笼长度技术规程》(DBJ/T13-235-2016)
《既有建筑地基基础检测技术标准》(JGJ/T 422-2018)
技术特点:
1、采用高速AD采集芯片,保证了采集的信号的高速率,现场检测效率高,保证了采集信号的质量。
2、采用高精度三维磁阻探头,对较弱信号的补偿,使得实时采集数据直观、准确显示,现场检测便于判读钢筋笼长度。此外,还能分辨主筋数量的变化。
3、主机系统稳定可靠。主机采用低功耗嵌入式系统设计,软件系统基于Linux 设计,系统稳定可靠;主机配备可拆卸锂电池,独立供电,可有效防止测试过程中因电力中断导致的测试数据丢失;
4、主机及绞车体积小、重量轻,携带方便、便于操作。
性能指标:
型号 |
RSM-RLT(A) |
||
主控形式 |
低功耗嵌入系统 主频:1GHz 内存:512M |
传感器分辨率 |
优于50nT(0.5mGauss) |
显示模式 |
8.4寸真彩液晶显示屏分辨率:800×600(背光可调) |
供电模式 |
可拆卸锂电池 |
操作方式 |
触摸屏 |
供电电压 |
7.4V±10% |
存储模式 |
16GB SD卡 |
连续工作时间 |
大于9小时 |
采样频率 |
20次/秒 |
工作温度 |
-10℃~+55℃ |
A/D转换精度 |
16位(并行) |
环境湿度 |
85%RH |
深度分辨率 |
小于0.1cm |
主机尺寸 |
255x180x60mm |
深度误差 |
优于0.5%FS |
重量 |
1.8kg(含锂电池) |
最大测试深度 |
150米 |
探头外壳材质 |
铜 |
数据导出方式 |
U盘 |
探头外壳尺寸 |
Ф40*220mm |
传感器类型 |
三轴磁阻传感器 |
采集方向 |
双向采集 |
传感器量程 |
±200000nT (±2000mGauss) |
最小采样间隔 |
50mm |
传感器精度 |
优于100nT(1mGauss) |
探头 |
可拆卸 |

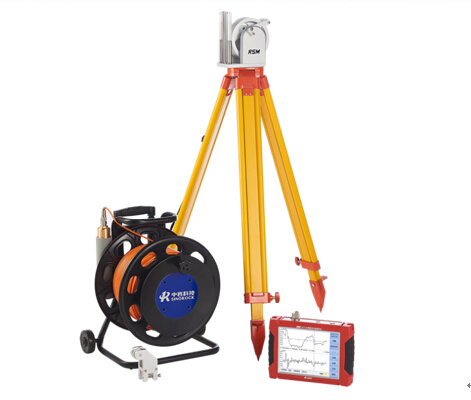

标准配置:
序号 |
名 称 |
数 量 |
规格型号 |
1 |

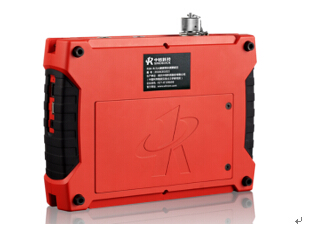

钢筋笼长度测试仪 |
1 |
RSM-RLT(A) |
2 |
升降绕线盘 |
1 |
电缆100m |
3 |
磁法探头 |
1 |
|
4 |
孔口导向轮 |
1 |
|
5 |
深度计数器 |
1 |
|
6 |
深度计数器连接电缆 |
1 |
10m |
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
黄色手提箱 |
1 |
280A |
9 |
工具包 |
1 |
内含U盘,卷尺,电池安装扳手 |
10 |
6芯通讯电缆 |
1 |
5m |
11 |
三脚架 |
1 |
|
选购配件:
序号 |
项 目 |
规 格 |
价 格 |
备 注 |
1 |
磁法探头 |
|
5000元/个 |
|
2 |
升降绕线盘 |
100米 |
6000元/套 |
|
3 |
孔口导向轮 |
|
500元/个 |
|
4 |
深度计数器 |
|
3500元/只 |
|
5 |
深度计数器连接电缆 |
10米 |
300元/根 |
|
6 |
6芯通讯电缆 |
5米 |
500元/根 |
|
